Hiện nay mình đã gặp nhiều trường hợp ae sau khi lắp dây cứu sinh xong tự thực hiện cũng có mà thuê phòng Lab cũng có. Tự thực hiện thì chưa hiểu hết vấn đề không nói. Nhưng cũng có trường hợp họ không hỏi mình trước xem phòng LAB nào có kinh nghiệm về máy móc để test vụ này mà chọn 1đơn vị họ biết.
Mặc dù có phòng LAB có chức năng hành nghề tuy nhiên có thể chưa hiểu rõ mà vẫn nhận đơn làm bừa xong rồi mới báo cho mình. Kết quả nhiều khi hỏng luôn cái mái của chủ đầu tư mà vẫn không chịu thừa nhận mình sai.
Nhưng đúng sai đã có tiêu chuẩn căn cứ, kết quả cuối cùng vẫn không tránh khỏi. Chính vì vậy mình đăng bài này để khuyến cáo ae cần rút kinh nghiệm
1/ Chúng ta biết rằng dây cứu sinh là 1 hạng mục được du nhập từ nước ngoài Châu Âu hoặc Mỹ vào Việt Nam chúng ta. Chính vì vậy nó tuân thủ theo tiêu chuẩn của nước ngoài mà ở Việt Nam thì 2 tiêu chuẩn căn cứ là EN795:2012 & CEN/TS 16415:2013 và Việt Nam tiêu chuẩn TCVN 8206:2009 hoặc TCVN8205:2009, TCVN 7802-1/6 đều dịch từ nó mà ra.
2/ Dây cứu sinh đạt chuẩn phải vượt qua 2 bài test tĩnh và bài test động. Ở đây ta đang xét bài test tải tĩnh và nói Mục đích của việc thử tải tĩnh?
3/ Khi test tải tĩnh các bạn cần biết rõ những điều sau:
- Căn cứ tiêu chuẩn nào? EN795:2012 & CEN/TS 16415:2013 và Việt Nam tiêu chuẩn TCVN8206:2009
- Giá trị test là bao nhiêu? Có thể 15kN và theo TCVN có thể 12kN
- Thời gian lưu giữ tải? 03 phút cho tất cả các tiêu chuẩn
- Vị trí đặt tải? Đặt ngay đầu cần thử ( lưu ý đặt giữa nhịp là sai. Xem giải thích bên dưới)

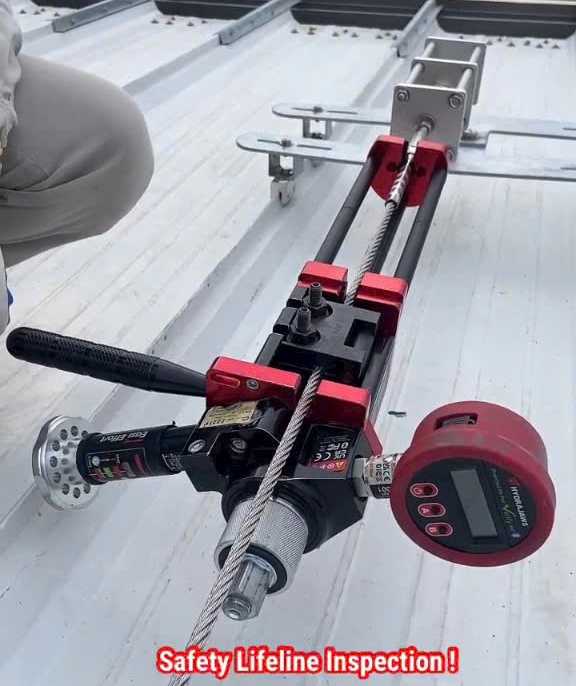

- Dụng cụ test? Hiện nay có máy Hydraw jaw chuyên dụng hoặc dụng cụ khác có tính năng tương đương
- Phương test? Phương dọc trục dây cáp ( phương vuông góc là sai. Xem giải thích bên dưới)
- Mục đích cuối cùng của việc test tải tĩnh này để làm gì?
Trích đoạn phụ lục D tiêu chuẩn EN795:2012 và CEN/TS 16415 phụ lục D để làm căn cứ:
Item D.1: Purpose
“To verify that the anchor device is capable of sustaining the static load without failure in the most unfavourable direction of user”
Điều này nói rõ Tải Tĩnh phải được đặt theo hướng sử dụng thực tế, nó là lực kéo dọc trục tác dụng lên dây hoặc điểm neo.
Tức phương kéo dọc trục của lifeline. Không phải phương vuông góc với dây. Đây không phải là tải theo phương vuông góc đặt tại giữa nhịp
Item D.2: Proceduce
“Apply the specified static ( usually 12kN for Metal, 18kN Non metal or the value declared by the manufacturer e,g.15kN) along the direction of the load that will be applied in service, and maintain 3 minutes
Tải tĩnh thử thường 12kN hoặc 15kN do nhà sản xuất công bố theo đúng hướng mà điểm neo chịu trong quá trình sử dụng và thời gian lưu tải 03 phút
Trong TCVN8206:2009 cũng đã dịch ra điều này
Kết luận: giải thích việc mục đích của bài thử tải tĩnh 12kN hoặc 15kN để làm gì? theo các tiêu chuẩn trên như sau:
- Theo phụ lục D tiêu chuẩn EN795:2012 và phụ lục D CEN/TS 16415. Bài test thử tải tĩnh 15kN (Static Strengh test) được quy định nhằm kiểm tra khả năng chịu tải của các thiết bị neo khi chịu lực theo hướng làm việc thực tế của dây cứu sinh tức là hướng dọc trục dây.
- Trong phép thử này tải tĩnh có giá trị 12kN hoặc15kN được gia tải tại điểm neo ở 2 đầu theo đúng hướng dọc trục dây cứu sinh và duy trì trong thời gian 03 phút.
- Mục tiêu của bài thử tải tĩnh này là: Xác nhận rằng hệ thống neo không bị phá hủy hoặc biến dạng vượt giới hạn cho phép hoặc tách rời khỏi kết cấu trong quá trình chịu tải tối đa.
- Cần lưu ý rằng phép thử tải tĩnh này không áp dụng tải tập trung theo phương vuông góc và đặt tại giữa nhịp dây cứu sinh
- Thử nghiệm với tải vuông góc ( tải trọng động hoặc rơi tự do) đã được quy định riêng trong phụ lục E về thử tải động của các tiêu chuẩn trên
- Như vậy việc gia tải 12kN hay 15kN dọc trục dây bằng thiết bị chuyên dụng như Hydraw jaw hoặc tương đương và duy trì trong 3 phút là phương pháp thử đúng quy định theo phụ lục D tiêu chuẩn EN795:2012 và phụ lục D CEN/TS 16415 và cả trong TCVN8206:2009
Vậy phép thử vuông góc giữa nhịp quy định ở đâu và có phải thử hay không? thì nó là bài toán thử động không phải bài thử tải tĩnh và được quy định cụ thể ở phụ lục E các tiêu chuẩn trên. Có thể mình sẽ viết 1 bài khác về thử tải động sau
